聚氨酯保溫管現場接口形式為電熱熔焊式卷筒接頭及熱收縮帶雙重作法

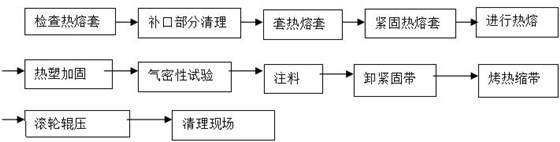

聚氨酯保溫管現場制作保溫接頭流程圖：

1、熱熔套焊接

嚴格按照電熱熔操作規程進行接口，接口后必須經氣密實驗（0.02Mpa）檢驗，如若漏氣，必須補焊至氣密合格。注料孔采用聚乙烯熱熔填充堵進行密封。

2、主要施工材料

施工主要材料為組合料、電熱熔套及熱收縮帶

（1）我公司組合料使用和管道同廠家的產品。

（2）熱收縮帶使用優質產品。

3、主要施工工具

氣密性空壓機及壓力表、電鉆、電刨、電熱熔控制箱、電熱塞焊、焊槍、火炬等。

4、施工方法

（1）電熱熔套安裝

①準備工作

a.用儀器檢查電熱熔絲如有斷裂，須重新修整焊接。

b.檢查電熱熔控制箱兩邊的倒角是否合適，若不合適應進行修整。

c.檢查電熱熔控制箱上漏電保護器。

d.施工人員穿戴好安全防電用具。

②安裝

a.用鋼絲刷，對鋼管表面進行除銹、除污，然后用干燥脫脂抹布擦凈鋼管表面銹塵、污物。

b.清除聚氨酯保溫管外套管上的泥土、污物，若用水清洗，應將清洗部位自然涼干或烘干。

c.根據接口的實際裸露長度，采用直尺劃出電熱熔套居中的兩條劃線，將電熱熔套居中，保證電熱熔絲與外套管充分接觸。

d.將縱向接頭搭接，并在電熱熔套縱向縫處放置支撐，并保證電熱熔絲引線引出。

e.用緊固帶將熱熔套牢牢包扎在管接頭套管兩端和中間部位，不得有松動現象。

f.兩端的緊固帶應與電熱熔套管邊對齊，保證緊固帶安裝在電熱熔絲部位。

③焊接

a．檢查電源情況，用儀器再次對電熱熔絲進行檢測，合格后方能進行如下工序。

b．設置電熱熔參數，加熱時間可根據熔化程度作適當增減。

c．加熱期間必須保持電熔箱的值守，若發現電流有異常變化應及時采取措施。

d．等電熱熔套邊尚有熔化塑料溢出后切斷電源。

e．切斷電源20分鐘后(溫度降至40℃以下）方可解開緊固帶。

（2）氣密實驗

a.將一孔安裝壓力表，另一孔安裝恒定充氣裝置，確保安裝的壓力表和裝置密封。

b.開啟空氣壓縮機，壓力升至0.02Mpa時用肥皂水進行檢查，不得漏氣，保壓時間2分鐘。

注意：若出現漏氣現象，漏氣部位應采取手提擠出機進行補焊后再次對焊口進行氣密性實驗，合格后方可進行聚氨酯發泡。

（3）聚氨酯發泡

當氣密性實驗合格并滿足相應規定后，可進行聚氨酯發泡。

a.發泡，兩孔分別作為發泡孔和放氣孔。

b.發泡采用機械發泡。

c.每天做聚氨酯小樣,觀察泡沫質量,合格后方可使用.

d.根據接口的長度計算聚氨酯的注射量，聚氨酯的注料密度滿足預制管道的密度。

e.從兩孔溢出的泡沫完全固化后進行敲擊檢驗，泡沫應充實飽滿，若缺料應進行聚氨酯補料，重新發泡并將孔口部位余料清除干凈。

f.封堵：采用塞焊分別封住發泡及出氣孔。

（4）熱縮帶安裝

a.從熱收縮帶上裁下所需的熱縮帶長度（周長+120mm），在熱收縮帶做好安裝準備的同時，必須確保熱收縮帶上沒有污物、水跡或破損的地方。

b.在封端上剪切下所用長度，在封端片做好安裝準備的同時必須確保封端片上沒有污物、水跡或破損的地方。

c.用火把烘干輸送管表面（各50mm寬），用脫脂抹布清潔烘干表面的油脂或污物。

d.用干燥的脫脂抹布清除毛糙部分的聚乙烯或細小砂粒。用火把預熱表面。

e.剝離部分熱收縮帶的內襯（從頂端開始約15mm）。用火把稍微加熱露出有膠劑的一面。

f.把熱收縮帶放在輸送管補口位置中央，按壓加熱過的部分，把多余的襯里剝除。

g.把熱收縮帶略微寬松地纏繞在管上，確保適當搭接，稍微加熱搭接著處帶有膠粘劑的部分。

h.稍微加熱端片的一端，戴好手套輕輕向下拍打，重復上一步驟加熱另一邊，撫平表面的褶皺處。

i.用適當?shù)幕鸢眩仍跓崾湛s帶的中央繞圓周加熱，加熱范圍要廣一些。

j.繼續加熱收縮帶的一端，從中間往邊緣方向移動，直到完全收縮。同樣方法加熱另一端。

k.當全部收縮完成后，膠粘劑應在熱收縮帶的邊緣溢出，完成收縮后沿水平方向拍打確保與管壁完全粘連

l.當熱收縮帶還熱并柔軟的時候，用輥輪輕輕地在熱收縮帶上滾壓，壓出殘留空氣，如有必要可再加熱，壓出空氣。

m.繼續上一步驟，在封端片接口處沿水平方向滾壓使其固定住。

n.熱收縮帶完成收縮后，在回填材料以前，必須盡可能地讓熱收縮帶冷卻（根據周圍環境，至少30分鐘到1小時）。這樣能確保膠粘劑冷卻充分，并達到規定的剝離強度和剪切強度，同時確保密封的永久性。

以上為聚氨酯保溫管現場施工方案，也可作聚氨酯保溫管補口現場指導用，詳情請咨詢400-700-1995，興邦管道期待您的垂詢！
