1.保溫的目的

供熱管道進(jìn)行保溫的目的是為了減少熱媒在輸送過程中的熱損失，使熱媒維持一定的參數(shù)（壓力、溫度），以滿足生產(chǎn)、生活和采暖的要求。

2.常用保溫材料

（1）泡沫混凝土（泡沫水泥）

由普通水泥加入松香泡沫劑制成，多孔、輕。

（2）膨脹珍珠巖及其制品

珍珠巖是火山噴出的玻璃質(zhì)熔巖，透明，呈圓形似珍珠故得名。將其粉碎，在高溫下焙燒，呈圓形粉末狀，很輕，一般以水泥粘合成瓦狀。

（3）膨脹蛭石及其制品

蛭石，云母的風(fēng)化物。將蛭石在高溫下焙燒，呈一層層的小塊狀，褐色，很輕，將其以水泥粘合成瓦狀。

（4）礦渣棉

礦渣棉有礦渣制成，灰色，呈短纖維狀，很輕，刺人。

（5）玻璃棉

將玻璃在高溫下熔化，再以高壓蒸汽噴射抽絲而成，呈纖維狀，很輕，刺人。

（6）巖棉

由巖石在高溫下焙燒制成。呈纖維狀，很輕。

3.供熱管道的保溫結(jié)構(gòu)

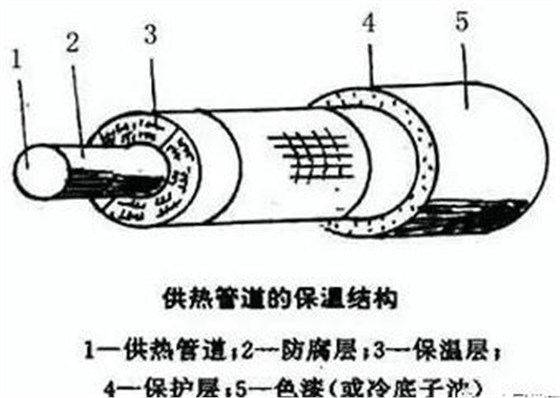

供熱管道的保溫結(jié)構(gòu)如圖所示。由內(nèi)向外是防腐層、保溫層、保護(hù)層和色漆（或冷底子油）。

通常防腐層為底漆（樟丹或鐵紅防銹漆）兩遍，不涂刷面漆。保溫層有選定的保溫材料組成；保護(hù)層分為石棉水泥、瀝青玻璃絲布兩種。明裝的供熱管道，為了表示管內(nèi)輸送介質(zhì)的性質(zhì)，一般是在保護(hù)層外涂上色漆。地溝內(nèi)的供熱管道為了防止?jié)駳馇秩氡貙樱煌可岫克⒗涞鬃佑汀?

4.供熱管道的保溫措施

地溝內(nèi)供熱管道的保溫施工程序?yàn)椋悍栏瘜?、保溫層、保護(hù)層和涂刷冷底子油。

（1）涂刷防腐層

管道在鋪設(shè)之前已涂刷底漆兩遍。此次應(yīng)將接口（焊口）、彎頭和方形補(bǔ)償器等處涂刷底漆兩遍。鋪管時(shí)若管身漆面有損傷處，也應(yīng)予以補(bǔ)刷。

（2）保溫層施工

保溫層的施工有預(yù)制瓦砌筑、包扎、填充、澆灌和手工涂抹等五種方法。其中最常用的是第一種方法。

預(yù)制瓦砌筑法，是用選定的保溫材料先預(yù)制成瓦狀。環(huán)繞管子一周保溫瓦的塊數(shù)，根據(jù)管徑大小不同分為2~8塊，瓦的厚度按設(shè)計(jì)規(guī)定，一般設(shè)計(jì)厚度有50、75、100mm；每塊瓦的長(zhǎng)度約為500mm。施工時(shí)將預(yù)制瓦砌筑在管道的外表面，縱、橫接縫應(yīng)錯(cuò)開，縫內(nèi)填石棉灰泥，每塊瓦的兩端以直徑1~2mm的鐵絲捆扎。當(dāng)管徑DN≥150mm時(shí)， 保溫層外包一層鐵絲網(wǎng)。 在管道的彎頭處應(yīng)留伸縮縫，縫內(nèi)填石棉繩。在閥門、法蘭等處可采用涂抹法施工。

（3）保護(hù)層施工

一般為石棉水泥保護(hù)層，其質(zhì)量配比為：525號(hào)水泥53%，膨脹珍珠巖粉25%，四級(jí)石棉9%，碳酸鈣13%，加水調(diào)和。

涂抹厚度10~15mm，要求厚度一致，光滑美觀，底部不得出現(xiàn)鼓包。

（4）涂刷冷底子油

冷底子油是將瀝青熔化，待冷卻到100℃以下時(shí)，加入適量的汽油（瀝青與汽油的質(zhì)量比為1.2:2.5）拌勻。刷漆時(shí)，動(dòng)作要快，要求均勻美觀。

室外架空供熱管道的安裝與室外地溝內(nèi)供熱管道的安裝基本相同。

1/5
