●鋼種牌號基本情況簡單介紹

鋼材的鋼種牌號種類繁多，結(jié)合使用行業(yè)、使用條件往往都有相對應(yīng)的牌號特定。不同的牌號有著不同的使用方向和使用要求，需要仔細(xì)研究和謹(jǐn)慎使用。以下選取《GB-T/2518》中的相關(guān)牌號進(jìn)行簡單介紹，如圖所示。

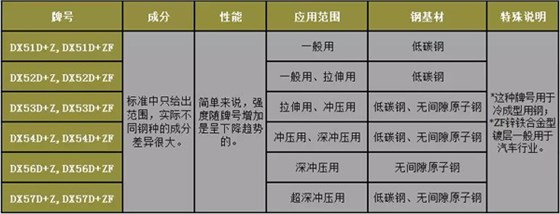

《GB-T/2518》部分牌號簡單介紹

牌號解釋：如DX51D+Z,DX51D+ZF

D：表示鍍鋅

X：表示對于基板加工方式不作要求

51：表示鋼級號

Z：表示純鋅鍍層

ZF：表示鋅鐵合金鍍層

●鋼種牌號使用要求規(guī)范

從上表可見：

（1）國家標(biāo)準(zhǔn)對于成分的要求是相對寬泛的，但是實(shí)際生產(chǎn)過程中，成分的影響非常直接，需要深入研究。

（2）不同的牌號，其性能區(qū)別較大，仔細(xì)比較性能就可以發(fā)現(xiàn)其不斷降低的屈服強(qiáng)度變化趨勢，因此單從性能上，上述部分牌號就不能應(yīng)用于架空管的制作，因此需要對于性能進(jìn)行深入研究。

（3）從整個上述牌號系列和上述每類牌號的應(yīng)用來講，其關(guān)鍵在于成型，要有足夠的可加工性能，這是這個牌號系列的特點(diǎn)，注意易于成型是對于鍍鋅卷管過程是有利的，但并不一定具備抗沖擊、抗壓、抗硌等保證。

（4）從鋼基材的角度，上述使用均為低碳鋼或更優(yōu)質(zhì)鋼種，其中部分鋼種必須使用無間隙原子鋼（IF鋼）生產(chǎn)方可，此類鋼種生產(chǎn)難度大，價格高，一般應(yīng)用于汽車行業(yè)。

（5）ZF－鋅鐵合金型鍍層，是在一般鍍鋅基礎(chǔ)上對于鍍層進(jìn)行熱處理，一般用于汽車行業(yè)。對于進(jìn)行這方面的加工，在制作架空客外護(hù)實(shí)際意義不大。

綜上，牌號如果按照上面的牌號進(jìn)行選擇需要更深入的研究，DX52D－DX57D的適用性都值得商榷，成分、性能和加工細(xì)節(jié)更是不能疏忽大意。

我們建議，考慮到架空管外護(hù)的防腐蝕和防護(hù)作用，其強(qiáng)度不易過低，同時要兼具可加工性能，還要考慮減少不必要的成本浪費(fèi)，可以考慮選用SSXXX（SS350）系列的結(jié)構(gòu)級鍍鋅板使用，同時對于其性能進(jìn)行針對性要求，即屈服強(qiáng)度在240－400MPa之間。

七、對于鍍鋅鋼板產(chǎn)品質(zhì)量的潛在風(fēng)險要重視

●鍍鋅鋼板產(chǎn)品質(zhì)量控制的意義

鍍鋅鋼板在生產(chǎn)過程中也會存在很多質(zhì)量問題，如板形問題、鋅層厚度不均、脫鋅、摩擦黑斑、白銹、鈍化斑跡、漏鍍等，這些問題如果不能夠很好控制或在使用時檢出將產(chǎn)生后續(xù)的不良影響和更嚴(yán)重的隱患。因此有必要進(jìn)行質(zhì)量的嚴(yán)格控制和管理。鍍鋅鋼板的部分缺陷如圖所示。

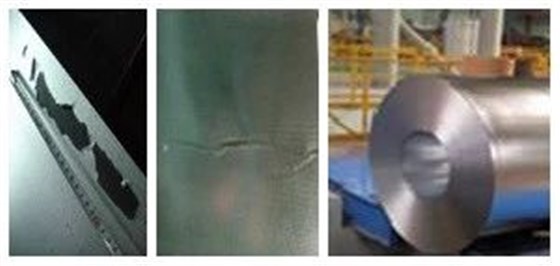

鍍鋅鋼板部分缺陷圖

鍍鋅鋼板經(jīng)卷管機(jī)制作成外護(hù)鋼管，在這一加工過程中原料的銹蝕、漏鍍、劃傷、板形等問題是無法減輕和消除的，因此需要進(jìn)行嚴(yán)格控制。

我們建議，生產(chǎn)鍍鋅架空管的鍍鋅鋼板其表面質(zhì)量要優(yōu)于FB表面要求，無白銹、無漏鍍、無嚴(yán)重劃傷、和板形問題等表面損傷類、影響耐蝕性和加工性的缺陷，同時色差和斑跡等目視不易發(fā)覺。建議制作商和保溫管企業(yè)都需要從質(zhì)量角度進(jìn)行嚴(yán)格控制。

八、專題小結(jié)

綜上所述，我們對于鍍鋅架空管進(jìn)行了比較深入的研究和生產(chǎn)實(shí)踐，結(jié)合行業(yè)目前的使用和管理情況，對于該產(chǎn)品進(jìn)行規(guī)范化、科學(xué)化管理是我們公司認(rèn)為行業(yè)內(nèi)應(yīng)該充分重視的問題。對于其中的核心問題，即鍍鋅鋼板的選用和控制，我們也得出了以下的看法和意見：

（1） 對于鍍鋅鋼板的腐蝕不可疏忽，需要考慮鋅層的腐蝕過程，并有針對性的進(jìn)行鋅層厚度控制和表面加工處理。

（2） 在設(shè)計或?qū)嶋H運(yùn)用過程中應(yīng)該對于鋅層重量進(jìn)行重點(diǎn)關(guān)注，并形成科學(xué)的選擇標(biāo)準(zhǔn)和要求，即要保證保溫管的功能不受影響，又要考慮架空使用其美觀性的要求。

（3） 在鍍鋅鋼板選用設(shè)計過程中，對于表面處理情況的考慮要引起足夠重視，并有針對性的對于鈍化過程進(jìn)行質(zhì)量控制。

（4） 對于鍍鋅鋼板的不同鋅花狀態(tài)對于防腐能力的影響要清楚和有研究。

（5） 結(jié)合設(shè)計要求進(jìn)行所需鍍鋅鋼板的標(biāo)準(zhǔn)選擇，務(wù)必使用合適的標(biāo)準(zhǔn)或更嚴(yán)格要求約束和控制的鍍鋅鋼板選用和產(chǎn)品質(zhì)量。

（6） 考慮到架空管外護(hù)的防腐蝕和防護(hù)作用，其強(qiáng)度不易過低，同時要兼具可加工性能，還要考慮減少不必要的成本浪費(fèi)。

（7） 生產(chǎn)鍍鋅架空管的鍍鋅鋼板其表面質(zhì)量要優(yōu)于FB表面要求，并嚴(yán)格控制質(zhì)量缺陷，鍍鋅鋼板制作商和保溫管企業(yè)都需要從質(zhì)量角度進(jìn)行更加嚴(yán)格的控制。

以上是我公司在生產(chǎn)和研究過程中的一些經(jīng)驗(yàn)和體會，由于水平有限，討論還不夠深入，也難免存在疏漏，歡迎批評指正。也衷心希望本文能拋磚引玉，推動行業(yè)管理的規(guī)范化、產(chǎn)品和技術(shù)的標(biāo)準(zhǔn)化，能對感興趣的瀏覽者有益。鑒于篇幅和不便于深入展開，有未盡之言，也希望同好者更深入之交流。電話400-700-1995。
