聚氨酯保溫管現(xiàn)場接口形式為電熱熔焊式卷筒接頭及熱收縮帶雙重作法

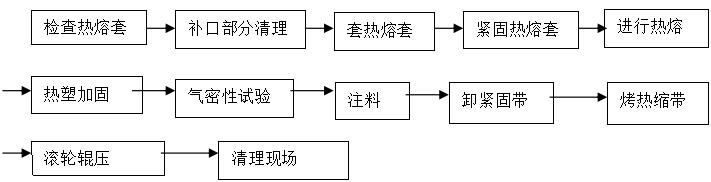

聚氨酯保溫管現(xiàn)場制作保溫接頭流程圖：

1、 熱熔套焊接

嚴(yán)格按照電熱熔操作規(guī)程進(jìn)行接口，接口后必須經(jīng)氣密實驗（0.02Mpa）檢驗，如若漏氣，必須補(bǔ)焊至氣密合格。注料孔采用聚乙烯熱熔填充堵進(jìn)行密封。

2、 主要施工材料

施工主要材料為組合料、電熱熔套及熱收縮帶

（1） 我公司組合料使用和管道同廠家的產(chǎn)品。

（2） 熱收縮帶使用優(yōu)質(zhì)產(chǎn)品。

3、 主要施工工具

氣密性空壓機(jī)及壓力表、電鉆、電刨、電熱熔控制箱、電熱塞焊、焊槍、火炬等。

4、 施工方法

（1） 電熱熔套安裝

① 準(zhǔn)備工作

a. 用儀器檢查電熱熔絲如有斷裂，須重新修整焊接。

b. 檢查電熱熔控制箱兩邊的倒角是否合適，若不合適應(yīng)進(jìn)行修整。

c. 檢查電熱熔控制箱上漏電保護(hù)器。

d. 施工人員穿戴好安全防電用具。

② 安裝

a. 用鋼絲刷，對鋼管表面進(jìn)行除銹、除污，然后用干燥脫脂抹布擦凈鋼管表面銹塵、污物。

b. 清除聚氨酯保溫管外套管上的泥土、污物，若用水清洗，應(yīng)將清洗部位自然涼干或烘干。

c. 根據(jù)接口的實際裸露長度，采用直尺劃出電熱熔套居中的兩條劃線，將電熱熔套居中，保證電熱熔絲與外套管充分接觸。

d. 將縱向接頭搭接，并在電熱熔套縱向縫處放置支撐，并保證電熱熔絲引線引出。

e. 用緊固帶將熱熔套牢牢包扎在管接頭套管兩端和中間部位，不得有松動現(xiàn)象。

f. 兩端的緊固帶應(yīng)與電熱熔套管邊對齊，保證緊固帶安裝在電熱熔絲部位。

③ 焊接

a． 檢查電源情況，用儀器再次對電熱熔絲進(jìn)行檢測，合格后方能進(jìn)行如下工序。

b． 設(shè)置電熱熔參數(shù)，加熱時間可根據(jù)熔化程度作適當(dāng)增減。

c． 加熱期間必須保持電熔箱的值守，若發(fā)現(xiàn)電流有異常變化應(yīng)及時采取措施。

d． 等電熱熔套邊尚有熔化塑料溢出后切斷電源。

e． 切斷電源20分鐘后(溫度降至40℃以下）方可解開緊固帶。

（2） 氣密實驗

a. 將一孔安裝壓力表，另一孔安裝恒定充氣裝置，確保安裝的壓力表和裝置密封。

b. 開啟空氣壓縮機(jī)，壓力升至0.02Mpa時用肥皂水進(jìn)行檢查，不得漏氣，保壓時間2分鐘。

注意：若出現(xiàn)漏氣現(xiàn)象，漏氣部位應(yīng)采取手提擠出機(jī)進(jìn)行補(bǔ)焊后再次對焊口進(jìn)行氣密性實驗，合格后方可進(jìn)行聚氨酯發(fā)泡。

（3） 聚氨酯發(fā)泡

當(dāng)氣密性實驗合格并滿足相應(yīng)規(guī)定后，可進(jìn)行聚氨酯發(fā)泡。

a. 發(fā)泡，兩孔分別作為發(fā)泡孔和放氣孔。

b. 發(fā)泡采用機(jī)械發(fā)泡。

c. 每天做聚氨酯小樣,觀察泡沫質(zhì)量,合格后方可使用.

d. 根據(jù)接口的長度計算聚氨酯的注射量，聚氨酯的注料密度滿足預(yù)制管道的密度。

e. 從兩孔溢出的泡沫完全固化后進(jìn)行敲擊檢驗，泡沫應(yīng)充實飽滿，若缺料應(yīng)進(jìn)行聚氨酯補(bǔ)料，重新發(fā)泡并將孔口部位余料清除干凈。

f. 封堵：采用塞焊分別封住發(fā)泡及出氣孔。

（4） 熱縮帶安裝

a. 從熱收縮帶上裁下所需的熱縮帶長度（周長+120mm），在熱收縮帶做好安裝準(zhǔn)備的同時，必須確保熱收縮帶上沒有污物、水跡或破損的地方。

b. 在封端上剪切下所用長度，在封端片做好安裝準(zhǔn)備的同時必須確保封端片上沒有污物、水跡或破損的地方。

c. 用火把烘干輸送管表面（各50mm寬），用脫脂抹布清潔烘干表面的油脂或污物。

d. 用干燥的脫脂抹布清除毛糙部分的聚乙烯或細(xì)小砂粒。用火把預(yù)熱表面。

e. 剝離部分熱收縮帶的內(nèi)襯（從頂端開始約15mm）。用火把稍微加熱露出有膠劑的一面。

f. 把熱收縮帶放在輸送管補(bǔ)口位置中央，按壓加熱過的部分，把多余的襯里剝除。

g. 把熱收縮帶略微寬松地纏繞在管上，確保適當(dāng)搭接，稍微加熱搭接著處帶有膠粘劑的部分。

h. 稍微加熱端片的一端，戴好手套輕輕向下拍打，重復(fù)上一步驟加熱另一邊，撫平表面的褶皺處。

i. 用適當(dāng)?shù)幕鸢?，先在熱收縮帶的中央繞圓周加熱，加熱范圍要廣一些。

j. 繼續(xù)加熱收縮帶的一端，從中間往邊緣方向移動，直到完全收縮。同樣方法加熱另一端。

k. 當(dāng)全部收縮完成后，膠粘劑應(yīng)在熱收縮帶的邊緣溢出，完成收縮后沿水平方向拍打確保與管壁完全粘連

l. 當(dāng)熱收縮帶還熱并柔軟的時候，用輥輪輕輕地在熱收縮帶上滾壓，壓出殘留空氣，如有必要可再加熱，壓出空氣。

m. 繼續(xù)上一步驟，在封端片接口處沿水平方向滾壓使其固定住。

n. 熱收縮帶完成收縮后，在回填材料以前，必須盡可能地讓熱收縮帶冷卻（根據(jù)周圍環(huán)境，至少30分鐘到1小時）。這樣能確保膠粘劑冷卻充分，并達(dá)到規(guī)定的剝離強(qiáng)度和剪切強(qiáng)度，同時確保密封的永久性。

以上為聚氨酯保溫管現(xiàn)場施工方案，也可作聚氨酯保溫管補(bǔ)口現(xiàn)場指導(dǎo)用，詳情請咨詢400-700-1995，興邦管道期待您的垂詢！
